Technische tekeningen
maandag 7 juni 2010
Dylan en de stoel
Het definitief model

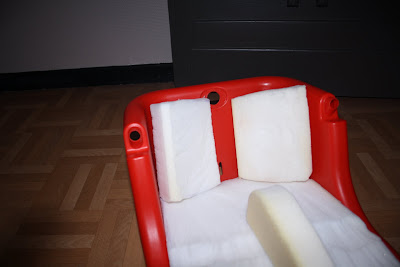

De verschillende onderdelen kunnen met behulp van klittenband bevestigd worden op de schelp:
En gemonteerd:
De tafel kan gemakkelijk geplaatst en verwijderd worden met behulp van de draaiknop:
Zonder tafel:
Ook de hoogte is gemakkelijk verstelbaar aan de hand van knopen:
De verschillende kussens kunnen ingesteld worden naargelang de steun die Dylan nodig heeft:
Hoezen
Hoezen
De stut kan met behulp van klittenband op het zitvlak geplaatst worden. Op die manier wordt ook hier ingespeeld op het meegroeiconcept.
Tafel
Tafel
De tafel wordt bevestigd aan een buis die in de reeds bestaande gaten past.
Een isolatie buis wordt over de staaf geschoven, zodat Dylan zich niet kan kwetsen.
De staaf wordt vastgeklemd met behulp van een PA stukje. Deze is op maat gemaakt en voorzien van een draaiknop. Deze draaiknop staat in voor het inklemmen van de staaf, zodat de tafel goed geklemd zit. De tafel kan dus op een eenvoudige manier geplaatst en verwijderd worden.
De buis wordt uiteindelijk nog overtrokken met een afneembare hoes.
Opbouw prototype
Tafel
1. Schets:
De plank kan bevestigd worden aan de hand van een buis. Het meegroei aspect speelde hier een belangrijke rol. De plank moet dus verstelbaar zijn in hoogte en tevens kunnen verwijderd worden. De stoel moet dus zowel met als zonder tafel gebruikt kunnen worden.
2. Vorm 1:
De precieze maten werden bepaald en vervolgens wordt de plank met behulp van de de lintzaag en een freesmachine vervaardigd. Bij het maken van de plank, bleek uiteindelijk dat niet zoveel gaten nodig zijn.
3. Vorm 2:
Drie bevestigingspunten zijn ruim voldoende. Vervolgens werd de plank geschilderd.
dinsdag 27 april 2010
Definitief prototype
Door gebruik te maken van een harde schelp, is er voldoende steun en sterkte aan de rugsteun. De binnenkant wordt bekleed met een zachte mousse die zal overtrokken worden. De hoes zal afneembaar zijn om zo in te staan voor gebruiksvriendelijkheid. Alle afzonderlijke stukken zullen ook in folie verpakt worden, indien iets gemorst wordt zal de mousse dus niet vuil zijn.
De stut die zorgt dat Dylan niet kan onderuit zakken, is verstelbaar en zal met klittenband bevestigd worden. Dit is voldoende sterk en zeer gebruiksvriendelijk.
Aan de zijkanten zullen zachte buizen bevestigd worden. De gaten waarin deze zullen bevestigd worden zijn reeds aanwezig. Op de buizen kan de tafel bevestigd worden, die ervoor zal zorgen dat Dylan zijn boekjes of blokjes snel bij de hand heeft.
Aan de bovenhand zal ook een handvat voorzien zijn, om zo de begeleiders extra comfort te bieden.
De vorm van de stukken is ergonomisch en volledig op de houding van Dylan gebaseerd.
zondag 18 april 2010
woensdag 14 april 2010
Bezoek 14 april 2010
Dylan was vandaag wel aanwezig!
Met ons functioneel prototype wilden we vooral een correct beeld krijgen van de zithouding en proporties van Dylan. Enkele besluiten:
Rugleuning:
- V-vormige rugleuning is oké.
- Moet zeker stevig genoeg zijn, maar liefst met zachte materialen werken.
Zitvlak:
- Mag iets lager
- Dylan moet iets dieper in het schuim zakken
- Moet zacht zijn.
Benen:
- Beenbreedte: oké
- Beenlengte: oké
- Stut mag iets hoger
- Stut verschuifbaar is goed!
- Zijkanten moeten niet hoger, aangezien de ondersteuning aan de rug voldoende is.
Bijkomende opmerkingen:
- De speeltafel moet nog geïntegreerd worden
- Het schommel-effect mag, maar is niet noodzakelijk (hangt af van manier van prototypen)
Bezoek Dylan, 16 maart 2010
Naar aanleiding van een schoonmaak op school, was ons prototype verdwenen. Met enkele schetsen van het vernieuwde concept vertrokken we naar de instelling om Dylan te bezoeken. Hij was die dag echter ziek. Waardoor het wegvallen van het prototype geen probleem was, aangezien we het toch niet konden testen.
De zijkanten worden afgerond om zo Dylan meer bewegingsvrijheid te geven.
De rugleuning is verstelbaar naar gelang de vermoeidheid van Dylan en ook als meegroei -concept. Ook de beenruimte is gescheiden, aangezien Dylan anders zijn voetjes scheef legt. Er werd voldoende lengte voorzien, om ook hier zijn groei tegemoet te komen.
De stut zorgt ervoor dat Dylan niet naar voor kan glijden. De rugleuning is voorzien van voldoende kromming om extra comfort te bieden.
maandag 12 april 2010
Kindvriendelijke producten
Als we kijken naar de benchmarks, kunnen enkele algemeenheden vermeld worden omtrent kindvriendelijke vormen:
- felle kleuren
- pastelkleuren
- basisvormen (balken, kubussen, cilinders, bollen,...)
- dieren en natuur
- zachte materialen
- combinatie van zachte en harde materialen
- jongens: auto, hardere kleuren (blauw en rood)
- meisjes: prinses, zachtere kleuren (roze)
- felle kleuren
- pastelkleuren
- basisvormen (balken, kubussen, cilinders, bollen,...)
- dieren en natuur
- zachte materialen
- combinatie van zachte en harde materialen
- jongens: auto, hardere kleuren (blauw en rood)
- meisjes: prinses, zachtere kleuren (roze)
Vormstudie
